無刷電機分塊式定子生產線

無刷電機分塊式定子生產線應用于外轉子直流無刷電機領域（汽車電動油泵電機），主要完成：上料，分塊定子繞線、剝漆、成圓及激光打碼等工序，自動化程度高，具有效率高、合格率高及產品質量穩定等特點。設備應用RFID解決方案，配置中控系統，可追溯任意批次工件的生產，做到生產過程可控可追溯，并具備報表功能，可滿足需方的生產要求。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

采用視覺檢測系統檢測絕緣物是否安裝
2

工裝植入芯片，并配置微小型芯片讀碼器
3

平繞式繞線，繞線參數可調控，繞線過程中張力可調控，自動收集線頭線尾

4

鐵芯分塊入模成圓，成圓后進行激光打標
5

雙倍夾爪設計，切換上下料的方式
6

自動剝漆，可通過設置參數調節剝漆刀剝漆深淺

點擊查看相關視頻

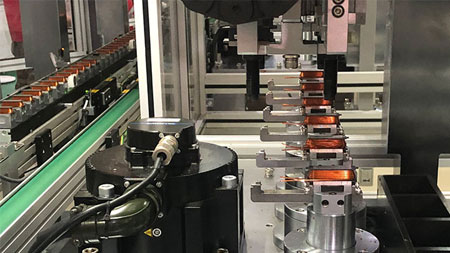

特寫圖

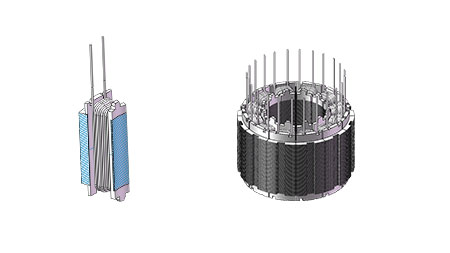

定子圖

設備參數 Product parameter

功能	參數
生產效率	9.7s/pcs（12槽產品）
功率	70KW
良品率	≥99%
稼動率	整線≥90%
電壓	3相200V 50HZ
氣壓	0.4~0.6MPa
控制方式	PLC + touch screen
尺寸	14000(L)2400(W)1800(H)m
